Server DHCP

Sekarang saya akan menunjukkan cara untuk membuat DHCP Service menggunakan Server Centos dan saya akan mencoba untuk meminta IP Address dari DHCP Service tersebut menggunakan client windows

DHCP (Dynamic Host Configuration Protocol) adalah protokol pada jaringan komputer yang dapat menyediakan layanan untuk memberikan IP Address pada PC yang berada di jaringan tersebut.

Topologi

Kita harus membuat komputer client terhubung dengan server menggunakan kabel maupun wireless

Seperti topologi di bawah ini

Konfigurasi Server

1.Konfigurasi IP Address

Pertama kita harus mengatur IP Address Server

2.Install DHCP

Selanjutnya kita harus menginstal DHCP

Dengan menuliskan perintah seperti di bawah

Tunggu hingga proses instalasi selesai

3.Edit File Konfigurasi DHCP

Selanjutnya kita bisa langsung mengkonfigurasikan DHCP service

Dengan edit file yang bernama dhcpd.conf menggunakan perintah nano seperti di bawah

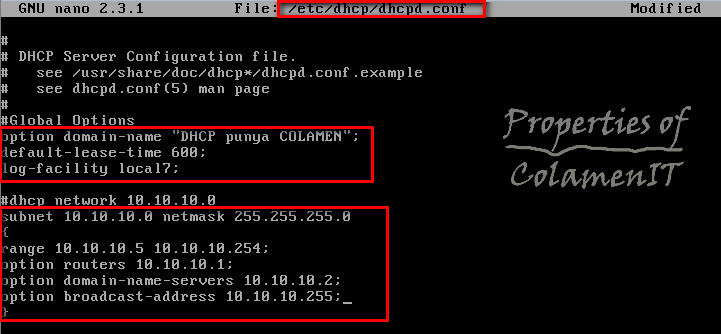

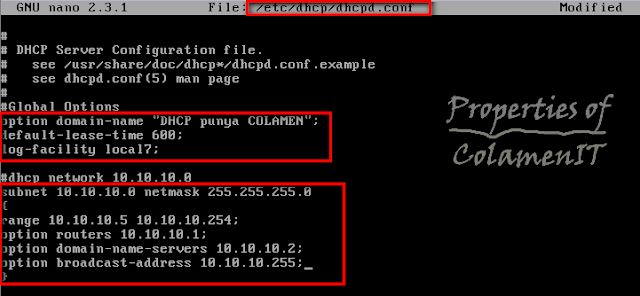

Lalu kita bisa edit file tersebut

Pada bagian paling bawah yang masih kosong kita bisa menambahkan

nama domain untuk DHCP

lease-time yaitu batas waktu IP DHCP bisa digunakan 1 client yang sama

IP network beserta netmasknya

range IP yaitu IP pertama dan IP terakhir untuk Client

routers(gateway)

DNS server

IP broadcast

Setelah itu kita bisa langsung save filenya (ctrl+x>y>enter)

4.Menjalankan DHCP

Sebelum DHCP service bisa digunakan kita harus menjalankan DHCP service tersebut

Menggunakan perintah "systemctl start dhcpd"

Dan jangan lupa untuk memasukkan perintah "systemctl enable dhcpd" agar DHCP service akan otomatis start pada saat reboot

5.Cek DHCP

Cek apakah DHCP sudah dijalankan menggunakan perintah "systemctl status dhcpd"

Terlihat bahwa DHCP service sudah aktif

Client

Sekarang kita bisa mendapatkan IP dari DHCP service

Untuk mengubahnya pada pojok kanan bawah kita bisa klik logo ethernet lalu pilih

"Open Network and Sharing Center"

Lalu klik "Local Area Connection" atau "Ethernet"

Klik "Properties" lalu pilih IPv4

Pada IPv4 pilih Obtain an IP address automatically

Lalu klik "OK"

Lalu kita bisa cek apakah kita sudah mendapatkan IP dari DHCP service atau belum

Pada Local Area Connection Status klik "Details"

Terlihat bahwa kita sudah berhasil mendapatkan IP dari DHCP service

Dan jika kita cek status DHCP pada server maka akan terlihat bahwa client meminta IP dari DHCP service

Capture Wireshark

Jika kita mencapture data menggunakan Wireshark maka akan terlihat bahwa Client meminta IP dari DHCP Server

dhcp offer adalah proses dimana server mengirimkan broadcast kepada semua client yang isinya adalah menawarkan IP kepada Client

dhcp ack adalah proses dimana server sudah menetapkan IP untuk Client , dan Client pun sudah mendapat IP yang diminta

dhcp release adalah proses dimana server memberikan satu IP kepada Client yang meminta IP

dhcp discovers adalah proses dimana Client mencari Server DHCP yang ada di jaringan tersebut

DHCP Static

Sekarang saya akan menunjukkan cara untuk membuat Service DHCP pada Server menjadi Static

Maksud static adalah kita memberikan IP tetap untuk suatu host/client

1.Cek Mac Address pada Client

Pertama kita harus mengetahui mac address yang dimiliki oleh Client karna kita akan menggunakan mac address sebagai identitas host

2.Konfigurasi DHCP Server

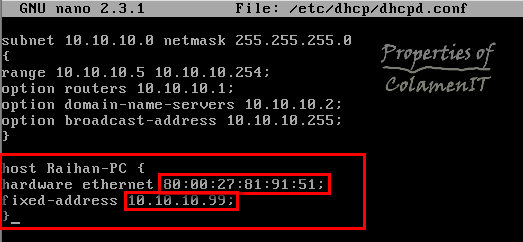

Edit file konfigurasi DHCP "dhcpd.conf"

Pada bagian paling bawah tambahkan sintak yang berisi mac address dan IP Address static yang kita inginkan untuk client dengan mac address tersebut

host namapc {

hardware ethernet (mac address)

fixed-address (ip)

}

3.Restart DHCP

Lalu selanjutnya kita harus restart DHCP agar static dhcp yang kita tambahkan tadi bisa berfungsi

Menggunakan perintah "systemctl restart dhcpd"
Cek apakah DHCP berjalan dengan baik menggunakan perintah "systemctl status dhcpd"

4.Obtain IP dari Client dengan Mac Address yang sama

Jadikan DHCP lalu klik "OK'

Bisa dilihat bahwa Client dengan mac address tersebut akan mendapatkan IP yang selalu sama
